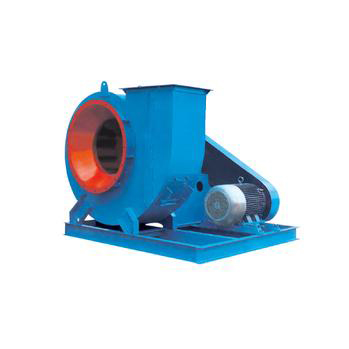

GY4-68离心风机

　　一、风机的概述

　　GY4-68离心风机可作为一般通风换气，其使用条件如下：

　　1.应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。

　　2.输送气体种类: 空气和其他不自燃的、对人体无害的、对钢材材料无腐蚀性的气体。

　　3.气体内的杂质: 气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。

　　4.气体温度：不得超过80oC。

　　二、4－68型离心通风机性能参数表

　　性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对

　　产品介绍：

　　一、风机的用途：

　　GY 4-68型离心通风机(以下简称风机)可作为一般通风换气。其使用条件如下：

　　1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。

　　2、输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

　　3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。

　　4、气体的温度：不得超过80度。

　　二、风机的型式：

　　1、本风机制成单吸入，机号有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。

　　2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示。按逆时针方向旋转，称为左旋转风机，以“左”表示。

　　3、风机的出口位置，以机壳的出风口角度表示。“左”、“右”均可制成0o，45o，如135o，180o，225o共六种角度。

　　4、风机的传动方式：有A、B、C、D四种，№2.8-5采用A式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用D2／T2型)；N06.3-12.5采用悬臂支承装置，又分为C式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式；№l6、20为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。

　　三、主要组成部分的结构特征

　　4－68型风机的№2.8-5主要由叶轮、机壳、进风口等部分配直联电动机组成。№6.3-20除上述部分外还有传动部分。

　　1、叶轮：由12片后倾翼形叶片焊接于孤锥型的轮盖与平板型的轮盘中间。均用钢板制造，并经过静动平衡较正，空气性能良好，效率高，运转平稳。

　　2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№2.8-12.5机壳作成整体，不能拆开。№16、20机壳作成三开式，除沿中分水平面分为两半外，上半部再沿垂直中点线分为两半，用螺栓连接。

　　3、进风口：作成收敛式流线型的整体结构，用螺栓固定在风机入口侧。

　　4、传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由高质量钢制成。№6.3—12.5四个机号风机，轴承箱整体结构，在轴承上装有温度计和油标，№l6、20两个机号风机用二只并列轴承座，在轴承座上装有温度计，采用轴承润滑脂润滑。
