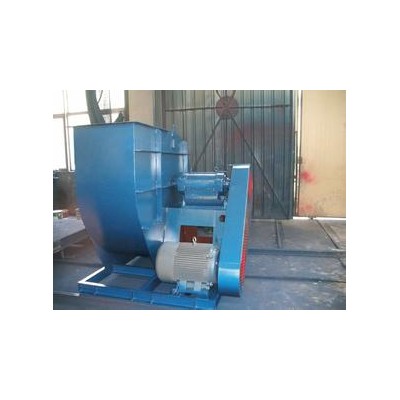

9-35,Y9-35离心风机

9-35,Y9-35离心风机：

1、 用途

9-35型单吸入锅炉离心通风机与Ｙ9-35型单吸入及Ｙ9-35型双吸入锅炉引风机，适用于2～240t / h 蒸气锅炉的通、引风系统。通风机的基本型号为“9-35”，引风机的基本型号为“Y9-35”。通风机至高温度不得超过80℃；引风机性能按烟气温度200℃，大气压力101300Pa，气体密度0.745kg/m3计算。引风机至高温度不得超过250℃。通风机含尘量不大于100mg/m3，引风机含尘量不大于400mg/m3。

2、 型式

1）单吸入通、引风机的补充型号为“11”或“12”，双引风机的补充型号为“03”， 其中**位数字1与0代表单吸入与双吸入，二位数字为设计顺序号。通、引风机的性能规格参看性能表。

2）传动方式均为联轴器与电动机联接传动，单吸风机为D式，双吸入风机为F式。

3）从电动机方向视叶轮之回转方向，顺时针称为顺转风机，逆时针者称逆转风机，进、出风口的位置如外形尺寸图所示（图中为顺转风机，逆转者图形与其成对称形）。

3、 结构

1）叶轮有向前弯曲之叶片、锥型前盘和平的后盘（或中盘）焊接而成，并铆接 在轴盘上，引风机因磨损较大故叶片较厚。且在后盘（或中盘）上叶片的根部焊接有补强部分，以延长使用时间。

2）传动部分的主轴由高质量钢制成。单吸入通、引风机和双吸入引风机均采用滚动轴承，采用L-AN46号机械油润滑，轴承座上装有温度计及油位指示器，引风机并有冷却水装置。

3）机壳是由钢板焊接的蜗形体，引风机的蜗形板作相应的耐磨措施。

4）单吸入通、引风机在进口处装有八个花瓣式流量调节器，双吸入引风机在两侧进气箱上装有流量调节器，来调整使用的流量。
