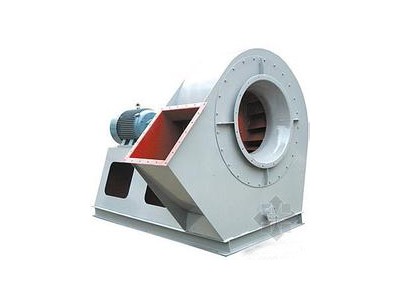

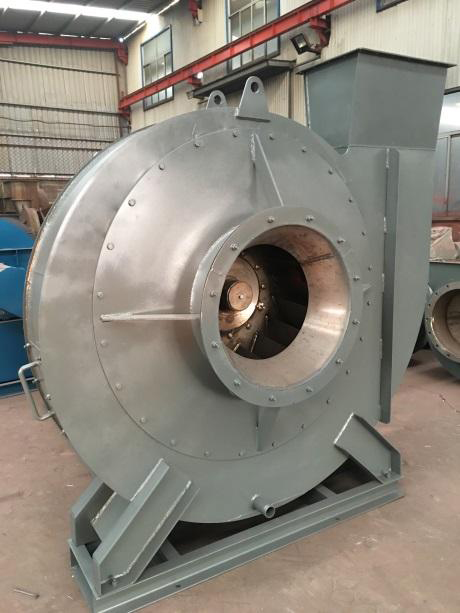

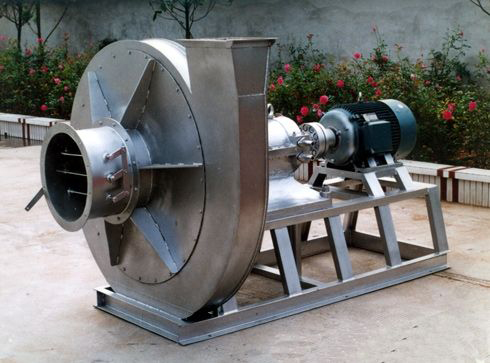

W6-29W6-39不锈钢高温风机

　　一、应用范围

　　W6-29和W6-39系列高温风机系上世纪我国从英国引进的高温风机技术，为在恶劣的工作条件下持续运行，输送高温含尘气体而设计、制造的。该风机设计先进、制造精良、结构合理、性能稳定、运转可靠，主要用于我国建材行业1000～10000t/d水泥熟料生产线，亦可用于工况类似的其他场合。

　　二、结构型式

　　W6-29和W6-39型高温风机的传动方式主要是F传动。

　　风机可制成顺时针或逆时针旋转。

　　其结构有单吸和双吸之分。

　　风机主要由叶轮、机壳和进风室、主轴、轴承箱、差动异叶调节装置、轴端密封和散热轮、润滑油系统等组成，并根据不同的要求配有慢转装置、进出口膨胀节、液力偶合器、振动监测仪、超温报警控制装置及主电动机。

　　三、产品特点

　　⑴?叶轮。?该风机叶轮为“后弯叶片型”叶轮，由高强度耐热合金钢制成的中盘和锥形前盘及叶片、防磨扳等组焊接而成。机壳和进风室?该风机机壳和进风室采用低合金高强度钢，并用一快公用侧板联成一体制成剖分式，在方便的位置设置检修门。

　　⑵?主轴。?风机的主轴采用铬钼钒合金结构锻件制作而成，并经过严格的超声波控伤检查。

　　⑶?轴承箱。?风机采用特殊的调心滚子轴承，轴承装于铸铁轴承箱内，其润滑方式采用“油环-循环油”复合润滑。在轴承箱下部侧面设置有油位指示标，以便观察轴承箱内油池的油位。

　　⑷?差动异叶调节装置。?差动异叶装置设在风机进风室前，由异叶、轴承座、壳体以及连杆组成。差动异叶调节装置由电机执行器操作和控制，并可对风量进行微量调节⑼

　　⑸?轴端密封和散热轮。?轴端密封由耐热石棉制品经钢板加固后制成，且为浮动型式。剖分式结构的散热轮安装在进风室牙轴承之间，以减少来自风机的辐射对轴承的影响。

　　⑹?润滑油系统。?风机轴承的润滑采用独立的稀站向基提供循环油润滑，当发生以外停电及油系统油泵出故障时，在短时间内可以靠轴承箱自身的油环带油润滑。

　　⑺?慢转装置。?风机慢转装置主要由电磁离合器、行星齿轮减速器、减速电动机、内啮合齿轮联轴器组成，当风机的在高温状态下停机时，以80r/min的转速继续带动风机转动。

　　⑻?进出口膨胀节。?风机进出口膨胀节时一种复合膨胀节，其波纹管彩不锈钢耐热材料制成，并能有效的吸收机壳的热膨胀变形。

　　⑼?液力偶合器。?液力偶合器部单是传递功率的重要设备，并可以实现无级调速来改变风机的特性曲线以及电动机的控载启动。

　　⑽?振动监测仪。?在风机轴承座上的水平方向合垂直方向分别设有振动监测头，以便随时监测风机每个轴承的振动情况，并可以自动报警合停车。

　　⑾?超温报警控制装置机主电动机。?当风机工作温度超过了设计允许使用至高温度的极限时，超温报警控制装置则发出警报信号。高温风机所陪电机时根据风机至低温度下的参数而定的，因此，如风机参数有变化，须严格校核电机功率。

　　五、订货须知

　　用户订货时可根据样本中所列的参数选定风机，订货时须注明风机型号规格、风机旋转方向、风进进出风口位置、配套范围以及其他特殊要求。

　　如用户所需风机样本中选不到，可与制造厂设计部门联系特殊订货，用户在联系特殊订货时须提供下列详细技术参数：

　　风机流量（容积流量）

　　风机全压（在工作温度时）

　　进口静压（在工作温度时）

　　风机工作温度

　　风机允许至高短时工作温度

　　风机调速范围

　　风机进风口位置

　　风机出风口位置。

　　风机吸入方式

　　风机旋转方向（在电动机端视风机）

　　输送气体密度

　　输送气体含尘浓度

　　使用地区海拔高度

　　至高使用环境温度

　　风机成套供应范围

　　其它特殊要求。
