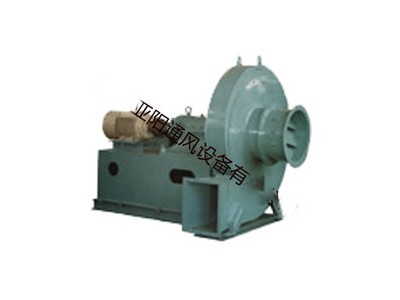

高压风机

　　一、用途

　　9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，9-19高压离心风机并可广泛用于输送物料，输送空气及无腐蚀性不自然、不含粘性物质之气体。9-19高压离心风机介质温度一般不超过50（至高不超过80），介质中所含尘土及硬质颗粒不大于150mg/m3。

　　二、型式

　　9-19高压离心风机为单吸入式，有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5\14\16共13个机号。

　　9-19高压离心通风机可制成右旋和左旋两种型式。9-19高压离心通风机从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示，逆时针旋转称左旋风机，以“左”表示。

　　9-19高压离心风机的出口位置以机壳的出口角度表示。“左”“右”均可制成0、45、90、135、180、225共六种角度。

　　9-19高压离心通风机的传动方式为A式（NO4-6.3）和D式（NO7.1-16）两种。

　　三、结构

　　9-19高压离心通风机NO4-6.3主要由叶轮、机壳、进风口、支架等组成；9-19高压风机NO7.1-16主要由叶轮、机壳、进风口、传动组等组成。

　　9-19高压离心风机叶轮：9-19型风机叶片为12片，9-26型风机叶片为16片。均属前向弯曲叶型。9-19高压离心通风机叶轮扩压器外缘至高圆周速度不超过140m/s。叶轮成行后经静、动平衡校正，故运转平稳。

　　9-19高压离心通风机机壳：用普通钢板焊接成蜗形壳整体。

　　9-19高压离心风机进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。

　　9-19高压离心风机传动组：由主轴，轴承箱、联轴器等组成。主轴由高质量钢制成，轴承箱体结构，采用滚动轴承，用轴承润滑脂润滑。
