　　一、用途与适用范围

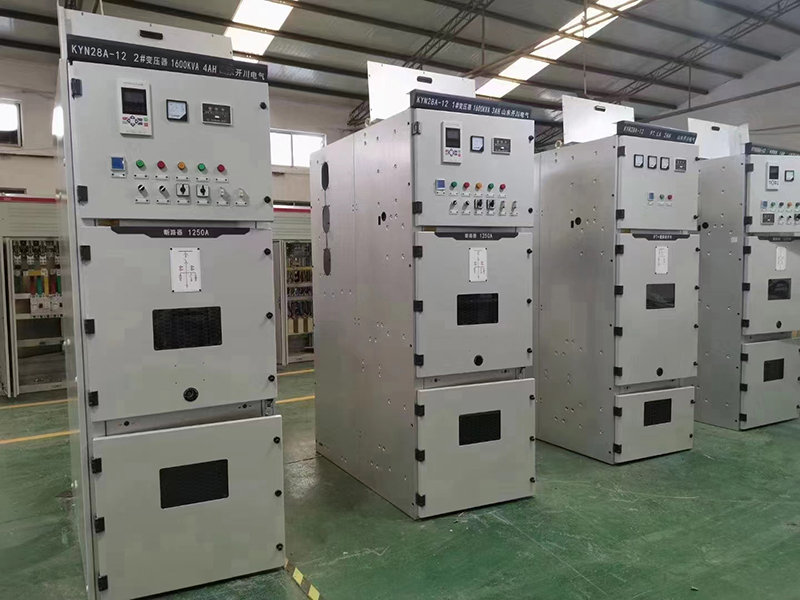

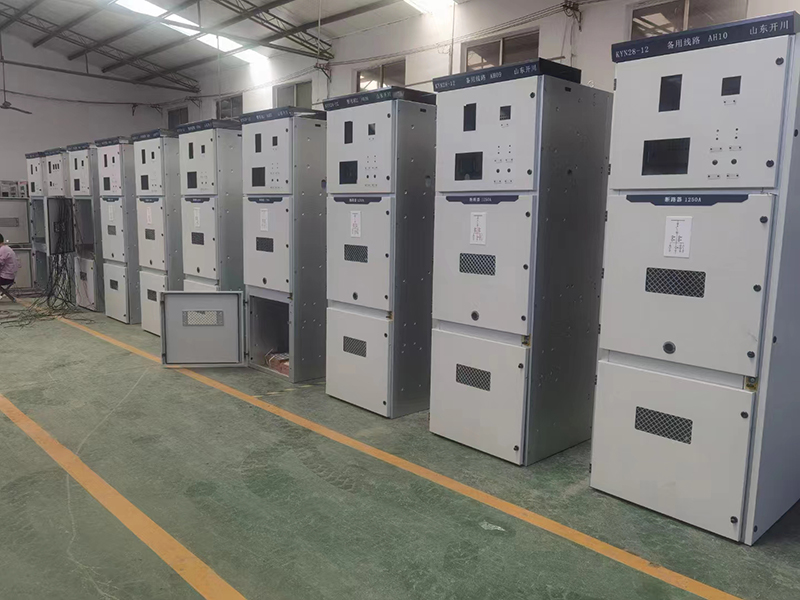

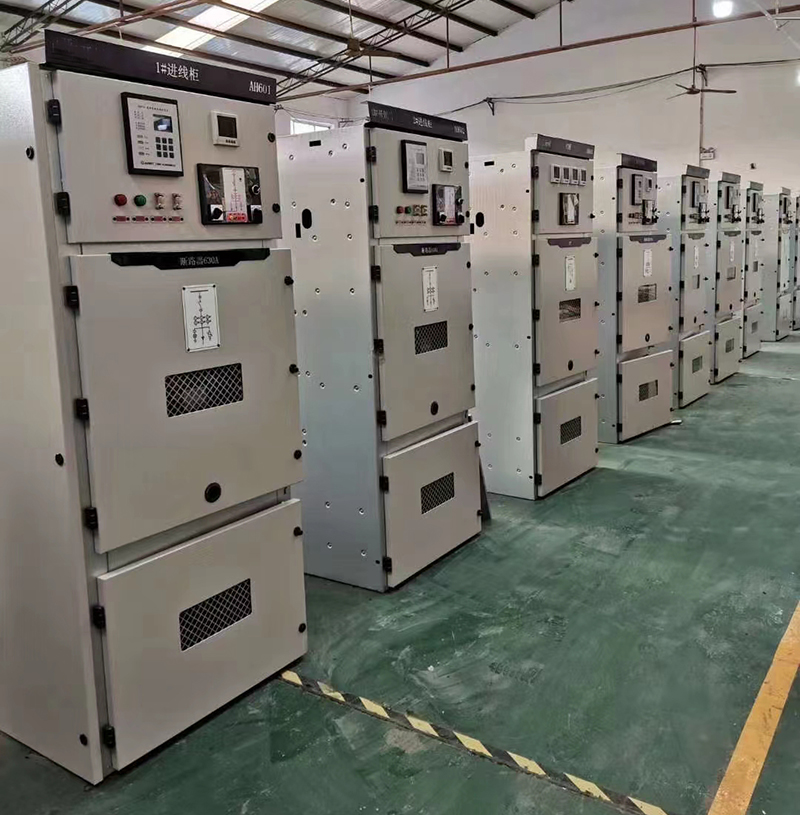

GKG型矿用一般型低压开关柜（以下简称开关柜）取得了矿用合格证和安标认证证书。适用于各种矿区、无瓦斯、煤尘爆炸危险场所及非煤矿山等其他类似的地下工业生产部门。

开关柜适用于电厂、厂矿企业等电力用户的交流50Hz，额定工作电压660V，380V，额定工作电流至3200A及以下，作为动力、照明及配电设备的电能转换、配电控制之用。

二、引用执行的相关标准：

GB 3636.1-2010 爆炸性环境第1部分：设备通用要求GB 3836.3-2010 爆炸性环境第3部分：由增安型“e”保护的设备GB 14048.1-2012 低压开关设备和控制设备第1部分：总则GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器GB/T 4208-2008 外壳防护等级(IP代码)

GB/T12173-2008 矿用一般型电器设备

GB/T156-2007 标准电压

GB/T191-2008 包装储运图示标志

GB/T2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）GB7251.1-2013 低压成套开关设备和控制设备第1部分：总则MT871-2011 矿用防爆低压交流真空馈电开关

AQ1043 -2007 矿用产品安全标志标识

二、基本参数

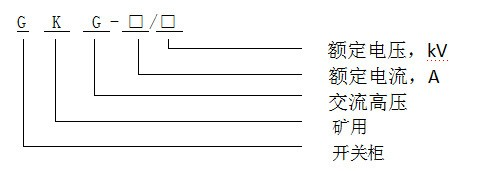

2.1型号含义：

3.3基本参数

额定电压： 10kV、6kV；

额定电流：1250A、1000A、800A、630A、500A、400A、315A、200A、150A、100A、50A；防护等级：IP43；

短路开断和关合电流次数：“分-0.3s-合分-180s-合分”5次，分14次，合分11次；额定短路开断电流： 31.5kA（有效值）；

额定短路关合电流： 80kA（峰值）；

额定短时耐受电流：31.5kA（有效值）；

额定峰值耐受电流： 80kA（峰值）；

额定短路持续时间：4s；

额定短路开断次数：30次

主要保护功能：

1) 短路保护

2) 过负荷保护

3) 零序过流保护

4) 零序过压保护

5) 过欠电压保护

另具备故障记忆、故障查询、自检等功能。

4技术要求

4.1一般要求

4.1.1开关柜应符合本标准的要求，并按国家指定的检验单位批准的图样及技术文件制造。

4.1.2除符合本技术条件外还应符合GB/T12173-2008标准的规定。

4.2环境条件

开关柜在下列条件下应能正常工作：

a) 海拔高度：1000m；

b) 环境温度：-20℃～40℃；

c) 相对湿度：95%；

d) 在无破坏绝缘的气体或蒸汽环境中；

4.3外壳

4.3.1材料

开关柜外壳采用2.5mm厚冷轧钢板制成。

4.3.2强度

开关柜外壳材质符合GB3836.1-2010第8章的规定，并均应承受1kg/7J的冲击强度冲击试验。

4.3.3 防护等级

开关柜外壳的防护能力应符合GB3836.3-2010第4.9条的规定，防护能力应不低于IP43。

4.3.4 表面温度

较高表面温度应不高于85°C，操作手柄、手轮应不高于60℃。在结构上能防止人员接触的情况下，电源箱的较高表面温度不高于150°C4.3.5 紧固件

4.3.5.1 开关柜紧固件应符合GB3836.1-2010中第9章的规定，且螺栓直径应不小于M6。

4.3.5.2 一般情况下，应采取防止紧固件因振动而松脱的措施。

4.4 电缆引入装置

4.4.1 电缆引入装置不应有尖锐棱角，以防损伤电缆；4.4.2 电缆引入装置应有夹紧装置，防止电缆的转动传递到连接件；4.4.3 电缆引入装置能保证其与固定的外壳符合所要求的防护等级；4.4.4 电缆引入装置不装电缆的通孔应使用封堵件。

4.5 连接件

4.5.1 与外部电路连接的连接件应有足够大的尺寸，以便与截面积至少等于电器设备额定电流相应的导线可靠连接4.5.1.1 连接件应满足：

a）可靠地固定，不会自行松动；

b) 具有使导体不会从指定位置滑出的结构；

c) 保证适当的接触压力，不对连接导线产生影响功能的损伤，这尤其适用于连接件与多股导线直接卡紧的方法。

4.5.1.2不允许使用的连接件

a）具有能损坏导体的尖锐棱边；

b) 在设备制造厂规定的正常拧紧过程中转动，扭转或变形；

4.5.2 连接件的结构须保证在正常运行情况下，不会因温度发生变化面明显削弱其接触压力。不应通过绝缘材料传递接触压力。

4.5.3 用来压紧导线的连接件须有弹性零件。连接导体截面积不超过4mm?的连接件也应能和更小截面积的导体可靠连接。

4.6 电器间隙和爬电距离

4.6.1电气间隙须符合GB3836.3-2010第4.3条的规定见表1

表1

由电源系统额定电压确定的相对地电压大值（有效值）V	电气间隙㎜
6k	60
10k	100

4.6.2爬电距离符合GB3836.3-2010第4.4条的规定距离见表2a) 开关柜污染等级3级、材料组别I、额定工作电压确定；

表2

额定工作电压V	爬电距离㎜
6k	90
10k	140

4.7 接地连接件

开关柜应设置GB3836.1-2000第15章规定的符合内、外接地装置，并标注（配置）接地标志〨。

4.8 联锁

4.8.1 开关柜所有开关把手在切断电源后应能自锁，以防止误操作4.8.2 开关柜应设置“严禁带电开盖”的警告牌

4.8.3 开关柜的联锁通过接地刀来实现，刀闸接地后开关便自锁，通过开关显示确定具体位置。

4.9温升

矿用低压开关设备内导体相互连接处允许温升不应超过表3的规定。

序号	部位		温升限值（℃）
1 2	连接外部的接线端子		70
	母线与母线、母线与电器元件固定连接线	铜——铜	50
		铜搪锡——铜搪锡	60
		铜镀银——铜镀银	80
		铝搪锡——铝搪锡	55
		铝搪锡——铜搪锡	55
		母线处抹导电膏	55
3	操作手柄	金属的	15
3	操作手柄	绝缘材料的	25
4	可接触的外壳和覆板	金属的	30
4	可接触的外壳和覆板	绝缘材料的	40

4.10 过流保护试验

过负荷保护应符合表4的规定，并具备告警功能。

表4过载保护特性

序号	整定过载电流倍数	动作时间	起始状态
1	1.5	＜60s	热态

4.11短路保护

当电流超过短路保护设定电流（6Ie～10Ie）时，一般设置为8Ie，断路器立即分闸保护，动作时间不大于100ms。

4.12零序过流保护试验（接地保护）

零序电流型接地保护一次零序电流分档为2.0A、4.0A、6.0A，动作时间为0.1s，误差值小于±10%。

4.14自检及故障查询功能

开关柜应能通过自检回路进行自检，并具备故障查询功能。

4.15主回路电阻测试

主回路的接触电阻应不大于500μΩ。

4.16绝缘水平如表5所示

额定电压（方均根值）	额定短时工频耐受电压通用值（方均根值）	额定短时工频耐受电压隔离断口值（方均根值）	额定全波雷电冲击难受电压（峰值）
10	42	48	75
6	30	34	60
注：1、控制回路2kV 。 2、开关主电路及控制电路须能承受交流50Hz的工频试验电压，历时1min无击穿或闪络现象。

4.17湿热性能应符合GB3836.1-2010中附录C规定的要求，严酷等级高温40℃, 10kV湿热试验周期21d，防爆面无锈蚀。

4.18机械操作与机械特性见表6.

断路器在高操作电压下，进行分、合闸操作各5次，动作正常；断路器在低操作电压下，进行分、合闸操作各5次，动作正常；断路器在额定操作电压下，进行分、合闸操作各5次，动作正常；断路器在额定操作电压下，进行“分-0.3s-合分”操作各5次，动作正常；对储能电机分别施以85%和110%额定电压，在断路器合闸状态下各进行5次储能操作，储能应正常；断路器处于合闸位置，将操动机构合闸弹簧全部储能，进行三次空载合闸储能释放操作，动作应正常；断路器处于合闸位置，操动机构分闸线圈施加30%额定操作电压，连续操作三次，不得分闸。

表6 断路器参数

技术参数	永磁机构
平均分闸速度 m/s	0.9-1.3
平均合闸速度 m/s	0.4-0.8
触头开距 mm	11±1
触头超行程 mm	4.0±1.0
合闸时触头弹跳时间 ms	≤2
触头合闸及分闸不同期性 ms	≤2

4.19开断关合能力试验

短路分断能力应符合GB1984第6.104条的规定，并满足标准上述3.2条要求。

4.20短时耐受电流和峰值耐受电流试验

额定短时耐受电流应符合GB/T 11022第6.6条的规定，并满足标准上述3.2条要求。

4.21显示功能

具有可靠的合分闸显示功能。

5 试验方法

5.1 结构检查

按4.1～4.6和第7章的要求，依照图样对实物进行检查。

5.2 冲击试验

按GB3836.1-2010第26.4.2的规定进行。

5.3 外壳防护性能试验

按GB4208-2008的规定进行。

5.4 高表面温度测量

按GB3836.1-2010中第26.5.1条的规定进行。

5.5电气间隙、爬电距离

电气间隙按GB3836.3-2010第4.3条的规定进行

爬电距离按GB3836.3-2010第4.4条的规定进行

5.6 联锁

按本标准4.8中的规定进行。

5.7 温升

按GB/T11022第6.5条的规定进行。

5.8 过负荷保护试验

按JB 8739-2015第6.1.9条进行。

5.9 短路保护

按JB 8739-2015第6.1.9条进行。

5.10零序过流保护试验（接地保护）

按JB 8739-2015第6.1.9.4条进行。

5.11零序过压保护试验

按JB 8739-2015第6.1.9.4条进行。

5.12自检及故障查询功能检查

按JB 8739-2015第6.1.9.6条进行。

5.13主回路电阻测试

按GB/T11022第6.4条的规定进行。出厂时只测常态电阻值。

5.14绝缘水平试验

按GB/T11022第6.2条的规定进行。

5.15 湿热试验

按GB/T2423.4-2008的规定进行。

5.16机械操作性能和机械特性试验

按JB 8739-2015第6.1.8条进行。

5.17开断关合能力试验

按JB 8739-2015第6.1.11条进行。

5.18短时耐受电流和峰值耐受电流试验

按GB/T11022第6.6条的规定进行

6 检验规则

6.1 检验分类

6.1.1 开关柜的检验分型式检验和出厂检验。

6.1.2 开关柜的《矿用一般型配电设备》检验应在国家指定的检验单位进行。

6.2 出厂检验

6.2.1 每台开关柜经出厂检验合格后才能出厂，并应附有产品合格证。

6.2.2 开关柜的出厂检验项目见本标准表7。所有出厂检验项目都合格则判定该产品出厂检验合格。

6.2.3 出厂检验不通过的产品须逐台返修，直到完全通过为止。若无法修复应予报废。

6.3 型式检验

6.3.1 开关柜在下列情况下应做型式检验：

a) 新产品试制定型时；

b) 当结构、材料、工艺有较大更改即可能其影响性能时；c) 大批量生产的开关柜的定期检验每隔五年进行一次；d) 长期停产后，恢复生产时；

e) 国家质检机构认为有必要时。

表7

序号	检验内容	检验要求	检验方法	型式检验	出厂检验
1	联锁试验	4.8	5.6	○	○
2	温升试验	4.9	5.7	○	－
3	过流保护试验	4.10	5.8	○	○
4	短路保护试验	4.11	5.9	○	○
5	零序过流保护试验（接地保护）	4.12	5.10	○	○
6	自检及故障查询功能	4.14	5.12	○	○
7	主回路电阻测试	4.15	5.13	○	○
8	绝缘水平	4.16	5.14	○	*
9	湿热性能试验	4.17	5.15	○	－
10	机械操作与机械特性	4.18	5.16	○	○
11	开断关合能力试验	4.19	5.17	○	－
12	短时耐受电流和峰值耐受电流试验	4.20	5.18	○	－
13	显示功能	4.21	目测	○	○
14	结构检查	4.1～4.6	5.1	○	○
15	外壳冲击试验	4.2	5.2	○	－
16	标志及警告牌	7.1	目测	○	○
17	接地	4.7	目测	○	○
18	电气间隙爬电距离	4.6	5.18	○	○
19	外壳防护等级试验	4.3.3	5.3	○	－
注：“○”表示需要进行检验的项目，“-”表示不检验的项目，“*”表示出厂只进行工频耐压。

6.3.2 开关柜型式检验项目按本标准表7中型式检验的规定进行。

6.3.3 用作型式检验的开关柜须是出厂检验合格的样品，检验样品不少于1台。型式检验中对不构成威胁安全或严重降低性能指标的项目如有失误，只要制造厂能提供充分证据，说明该失误并不是设计上的固有缺陷，而是由于个别样品所致，则允许按原试样品数量复试，复试合格仍认为试验合格。型式检验中涉及安全和重大性能指标的项目不允许失败。如有失败找出原因，采取措施，予以改进，并经重新试验合格方为有效。

7 标志、包装、运输和贮存

7.1 标志

7.1.1 应在开关柜的明显位置牢固地设置铭牌、警告牌和标志“KA”

7.1.2 矿用产品安全标志“KA”的使用应符合AQ 1043-2007标准规定。

7.1.3 铭牌、标志牌与警告牌应采用耐化学腐蚀的材料制成7.2 铭牌

7.2.1 开关柜外壳的明显处须设置铭牌，并可靠固定。

7.2.2 铭牌须包括下列内容：

a) 铭牌的右上方有明显的“KY, KA”标志；

b) 矿用产品安全标志编号；

c) 外壳防护等级；

d) 矿用合格证号；

e) 其他需要标出的参数；
