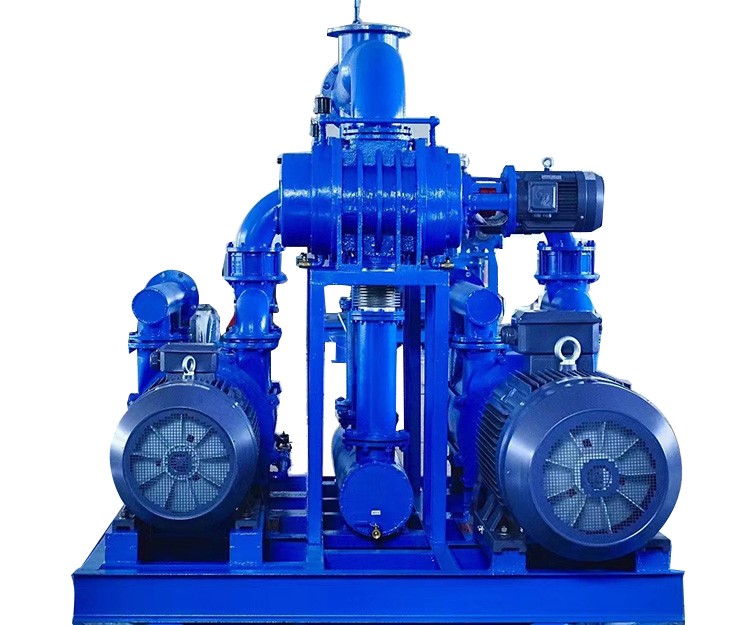

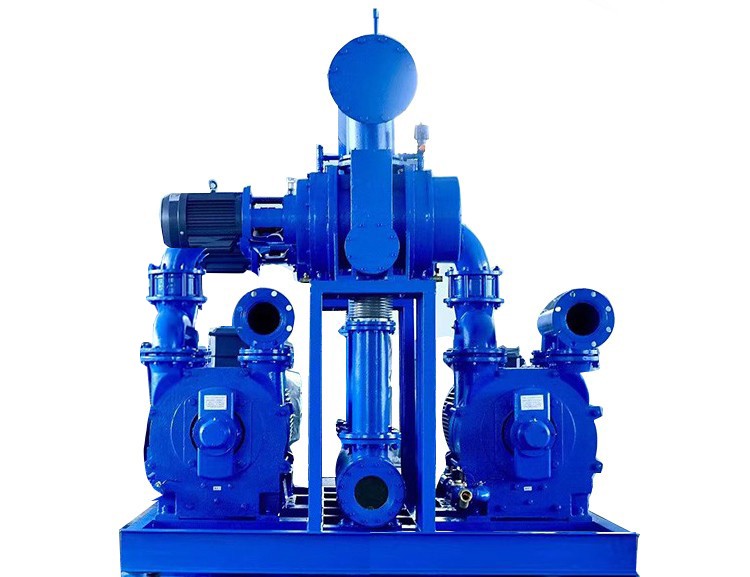

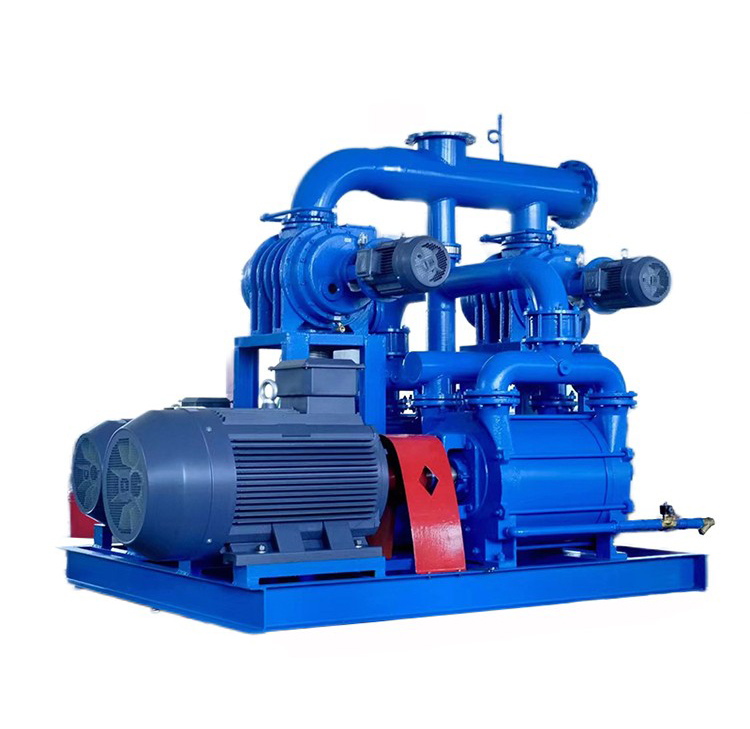

罗茨水环真空机组

结构原理

JZJ系列真空机组是以罗茨真空泵为主泵，以油封机械真空泵或液环真空泵为前级泵的低、高真空获得设备，整套机组安置在一个机架上，配以管道、阀门和电器操作控制箱，JZJ系列真空机组结构紧凑，使用方便。作为主泵的罗茨真空泵，有选用ZJ型普通罗茨真空泵，也有选用ZJB型带旁通阀罗茨真空泵,前者须在系统被前级泵抽到罗茨真空泵允许起动压力时才能启动ZJ型罗茨真空泵工作，因此，机组进口处装有电接点真空表，以此来控制ZJ型罗茨真空泵的工作压力范围，不使ZJ型罗茨真空泵过载和过热，后者由于ZJB型带旁通阀罗茨真空泵在较高入口压力时运转不发生过载和过热，因此,机组进口处不一定装置电接点真空表，ZJB型罗茨真空泵可以在前级泵工作后，根据系统的实际情况来决定它的起动压力，不需要严格控制，由于ZJB型罗茨真空泵的这一特点，因此，机组操作更为方便可靠，且对系统具有比选用ZJ型罗茨真空泵作为主泵时更佳的抽气性能。

JZJ系列真空机组配用的前级泵，有双级旋片式油封机械泵,单级旋片式油封机械泵或单级滑阀式油封机械泵及液环真空泵，由于双级油封机械泵的极限真空较单级油封机械泵的极限真空高，因此，配用双级油封机械泵作为前级泵的真空机组的极限真空也较配用单级油封机械泵作为前级泵的真空机组的极限真空高，在低入口压力时的抽速特性也较佳。为了提高真空机组的抽气性能，达到较高的极限真空和改善在低入口压力时的抽速特性及对大型真空机组配用较小规格的前级泵，JZJ系列真空机组也由二级罗茨真空泵申联的三级机组。

用途

JZJ系列真空机组适用于抽吸空气及其它无可凝性及腐蚀性的气体,广泛应用于需要大抽速和需要获得低、高真空的各种真空系统中，例如：真空冶炼，钢液脱气，大型空间模拟实验中的动态真空的获得，电力电容器，变压器真空浸渍处理,日光灯管,灯泡自动生产线上的排气，保温瓶胆连续排气，真空镀膜设备中的预抽，镁还原过程中的抽气，单晶硅提炼过程中的除气等。

型号表示方法：

如：JZJ2B150 一 2.1

J代表机组的第一个字母

ZJ代表主泵为ZJ系列罗茨真空泵

2B代表前级泵为2BVA/2BEA系列水（液）环真空泵

150为主泵（罗茨真空泵）抽速L/s

2.1为抽速配比代号（即主泵与二级泵抽速比为2，二级泵与前级泵抽速比为1）

JZJ2B系列罗茨水（液）环真空机组技术指标

机组型号	泵型号		抽速 L/s	最高吸入压力 Pa	极限压力Pa （绝压）		总功率 kW
机组型号	主泵	前级泵	抽速 L/s	最高吸入压力 Pa	水环机组	油环机组	总功率 kW
JZJ2B15-2	ZJ-15	2BVA2060	15	8000	267	80	1. 65
JZJ2B30-2	ZJ-30	2BVA2061	30	8000			2. 25
JZJ2B30-1	ZJ-30	2BVA5110	30	12000			4. 75
JZJ2B70-2	ZJ-70	2BVA5110	70	6000			5. 5
JZJ2B70-1	ZJ-70	2BVA5111	70	12000			7
JZJ2B150-2A	ZJB-150	2BVA5111	150	6000			8. 5
JZJ2B150-2B	ZJB-150	2BVA5121	150	8000			10. 5
JZJ2B150-1	ZJB-150	2BVA5131	150	10000			14
JZJ2B300-2A	ZJB-300	2BVA5131	300	4000			15
JZJ2B300-2B	ZJB-300	2BVA5161	300	5000			19
JZJ2B300-1	ZJB-300	2BEA202	300	10000			26
JZJ2B600-2A	ZJB-600	2BEA202	600	4000			27. 5
JZJ2B600-2B	ZJB-600	2BEA203	600	5000			42. 5
JZJ2B600-1	ZJB-600	2BEA252	600	12000			50. 5
JZJ2B1200-2A	ZJB-1200	2BEA252	1200	2500			60
JZJ2B1200-2B	ZJB-1200	2BEA253	1200	4000			90
JZJ2B1200-1	ZJB-1200	2BEA303	1200	8000			125
JZJ2B2500-2	ZJB-2500	2BEA303	2500	3000			132

JZJ2B系列罗茨水（液）环真空机组技术指标

机组型号	泵型号		抽速 L/s	最高吸入压力Pa	极限压力Pa（绝压）		总功率 kW
机组型号	主泵	前级泵	抽速 L/s	最高吸入压力Pa	水环机组	油环机组	总功率 kW
JZJ2B30-2.1	ZJ-30	ZJ15/2BVA2061	30	8000	25	0.8	2.8
JZJ2B70-2.1	ZJ-70	ZJ30/2BVA5110	70	6000			6.25
JZJ2B150-2.1	ZJB-150	ZJ70/2BVA5111	150	6000			10
JZJ2B150-4.1	ZJB-150	ZJ30/2BVA5110	150	3000			7.75
JZJ2B300-2.1	ZJB-300	ZJB150/2BVA5131	300	5000			18
JZJ2B300-2.2	ZJB-300	ZJB150/2BVB5121	300	4000			14.5
JZJ2B300-4.1	ZJB-300	ZJ70/2BVA5111	300	2000			11
JZJ2B600-4.1	ZJB-600	ZJB150/2BVA5131	600	1500			21.5
JZJ2B600-2.2	ZJB-600	ZJB300/2BVA5161	600	2000			26.5
JZJ2B1200-4.2	ZJB-1200	ZJB300/2BVA5161	1200	1000			34
JZJ2B1200-4.1	ZJB-1200	ZJB300/2BEA202	1200	1200			41
JZJ2B1200-2.2	ZJB-1200	ZJB600/2BEA203	1200	2500			59.5
JZJ2B1200-2.1	ZJB-1200	ZJB600/2BEA252	1200	3000			67.5
JZJ2B2500-4.1	ZJB-2500	ZJB600/2BEA252	2500	1000			74.5
JZJ2B30-2.1.1	ZJ-30	ZJ15/ZJ15/2BVA2061	30	8000	0.5	0.05	3.35
JZJ2B70-2.2.1	ZJ-70	ZJ30/ZJ15/2BVA061	70	4000			4.3
JZJ2B70-2.1.1	ZJ-70	ZJ30/ZJ30/2BVA5I10	70	6000			7
JZJ2B150-2.2.1	ZJB-150	ZJ70/ZJ30/2BVA5110	150	3000			9.25
JZJ2B300-2.2.1	ZJB-300	ZJ150/ZJ70/2BVA5111	300	3000			14
JZJ2B300-4.2.1	ZJB-300	ZJ70/ZJ30/2BVA5U0	300	1200			10.25
JZJ2B600-2.2.1	ZJB-600	ZJB300/ZJB150/2BVA5131	600	2500			25.5
JZJ2B600-4.2.1	ZJB-600	ZJB150/ZJ70/2BVA5111	600	1200			17.5
JZJ2B1200-4.2.1	ZJB-1200	ZJB300/ZJB150/2BVA5131	1200	1000			33
JZJ2B2500-4.2.1	ZJB-2500	ZJB600/ZJB300/2BEA202	2500	1000			55.5
JZJ2B5000-4.2.1	ZJB-5000	ZJB1200/ZJB600/2BEA252	5000	800			104.5
JZJ2B10000-4.2.1	ZJB-10000	ZJB2500/ZJB1200/2BEA303	10000	800			202
