4-72C式，D式风机

　　一、用途

　　4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用。输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。

　　B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质、所含尘土及硬质颗粒物不大于150mg／m3气体温度不得超过80℃。

　　B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同、No2.8-6A采用B35型带法兰盘与底脚的电动机，No.6-12C、D电动机选用该表中与Y系列对应的YB系列，安装形式为B3。

　　F4-72型风机采用不锈钢、玻璃钢材质用于输送腐蚀性气体，其性能与地基尺寸同于4-72型。

　　二、形式

　　从电动机一侧正视，法轮顺时针旋转，称为右旋风机，以“右’表示；叶轮逆时针旋转，称为左旋风机。以‘左”表示。

　　风机的出口位置．以机壳的出风口角度表示。4-72型风机No 2.8-6出厂时均做成N种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明、No 2.8出风口位置调整范围0°-225°；间隔是45°。NO.3.2-6出风口位置调整范围0°-225°，间隔是22.5°。NO.3.2-6出风口位置调整范围0°-225°，间隔是45°。NO.16、20出风口位置制成固定的三种：0°、90°、180°，不能调整，订货时需注明。

　　风机的传动方式有A、B、C、D四种. 4-72型风机中，NO.2.8-6采用A式传动，NO.8-12采用C、D式传动，NO.16-20采用B式传动。

　　三、结构特点

　　4-72型风机中NO.2 8-6主要由叶轮、机壳、进口风等部分配直联电动机而组成。NO.8-20除具有上述部分外，还有传动部分等。

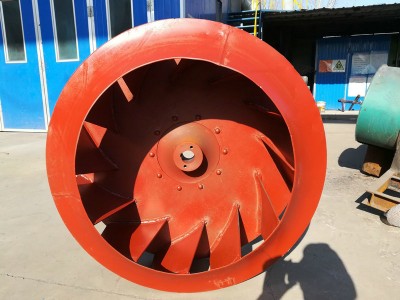

　　(1)叶轮由10个后倾的机冀型叶片、曲线型前盘和平板后盘组成。用铜板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。

　　(2)机壳做成两种不同型式。NO.2.8-12机壳作成整体，不能拆开，NO.1-20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中 心线垂直分为两半，用螺桂连接。

　　(3)进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

　　(4)传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。
