锅炉引风机

　　一、Y5-47、Y5-48锅炉引风机-概述

　　Y5-47、Y5-48型锅炉离心引风机，是为适应燃用各种煤质并配有除尘装置的工业锅炉（1～20T/h）而联合设计的，全压效率达89.5%的新系列引风机，凡进气条件相当，性能又相适应者均可选用，但气体温度不得超过250℃。

　　二、 Y5-47、Y5-48型锅炉离心引风机-特点

　　当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机所需功率较大，而用(D式)联轴器直联传动外，其余均采用三角带(C式)传动，不仅能以一个机号采用不同转速来满足同一吨位锅炉配置种类除尘器的要求，减少了风机的系列和机号

　　三、Y5-47、Y5-48型锅炉风机-型式和结构

　　⒈ 引风机制成单吸入，机号有№4、5、6、8、9、12、12.4七种。

　　⒉ 引风机又可制成顺时针旋转或逆时针旋转两种型式。从电动机一端正视，叶轮工作时顺时针旋转称为顺时针旋转风机，以";顺";表示；逆时针旋转称为逆时针旋转风机，以";逆";表示。

　　⒊ 风机的出风口位置以机壳的出风口角度表示。";顺";和";逆";均可制成0°、90°和180°三种角度。

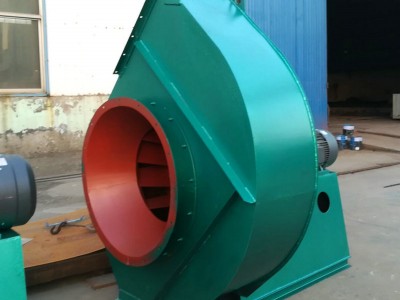

　　风机由叶轮、机壳、进风口、传动组、及调节门等部分组成。
