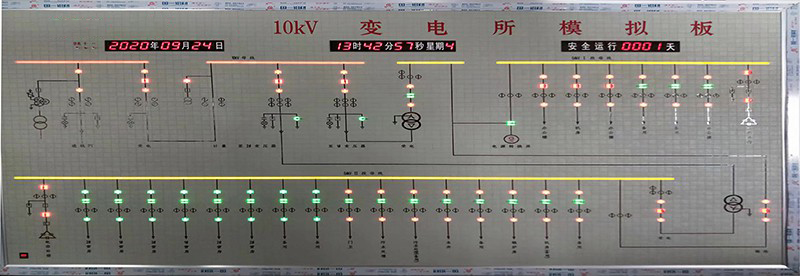

发光带模拟屏
发光带模拟板说明
一、屏体：
1、屏体采用44*76铝合金拼装而成;
2、骨架采用25*38铝合金连接，板面与骨架之间用50mm×8mm双头锣栓连接固定，前后可调;
二、面板：
1、面板采用25mm×25mm模块拼结而成;
2、模块材料采用进口原材料ABS注塑而成，具有10年不变色，抗静电等特点;
3、单个模块平面度公差值≤0.1mm;
4、相邻模块之间的间隙≤0.1mm;
5、相邻模块的平整度公差值≤0.2mm;
6、模块颜色采用国际灰色(或用户提供颜色)均匀一致，无反光及伤痕;
7、阻燃氧指数为≥27;
8、图形符号采用模具压铸，丝网印刷及雕刻工艺;
9、线符号宽6-9mm，线路符号宽3-5mm;
10、线条宽度公差值≤0.05mm;
11、线条的直线度在任意1000mm的范围内≤2mm;
12、大字采用红色亚克力制作。
三、显示原件：
1、灯光：
(1)开关刀闸均用双色灯显示,红绿两种状态;
(2)灯光显示寿命≥20000小时;
(3)额定电压直流12V，允许偏差±5%;
(4)谐波含量<5%;
(5)亮度均匀≥80cdm?;
(6)出厂前实验均超72h符合技术要求。

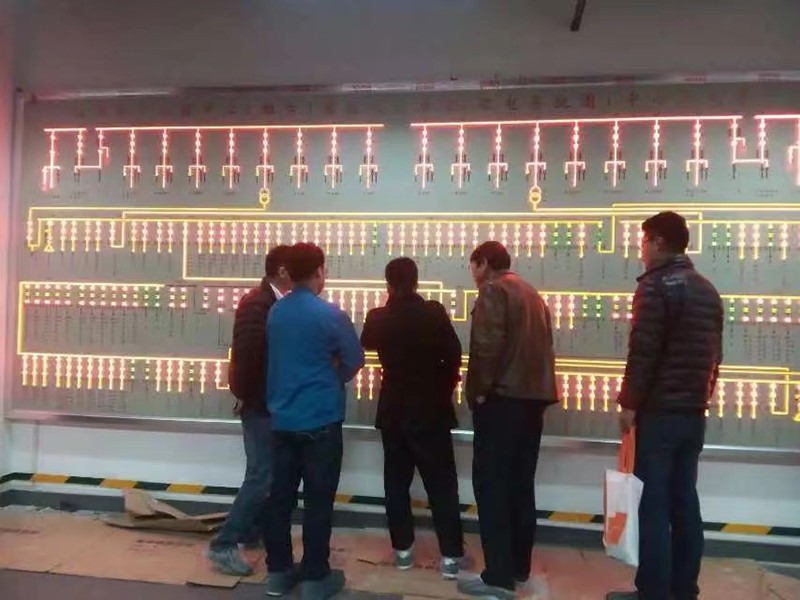

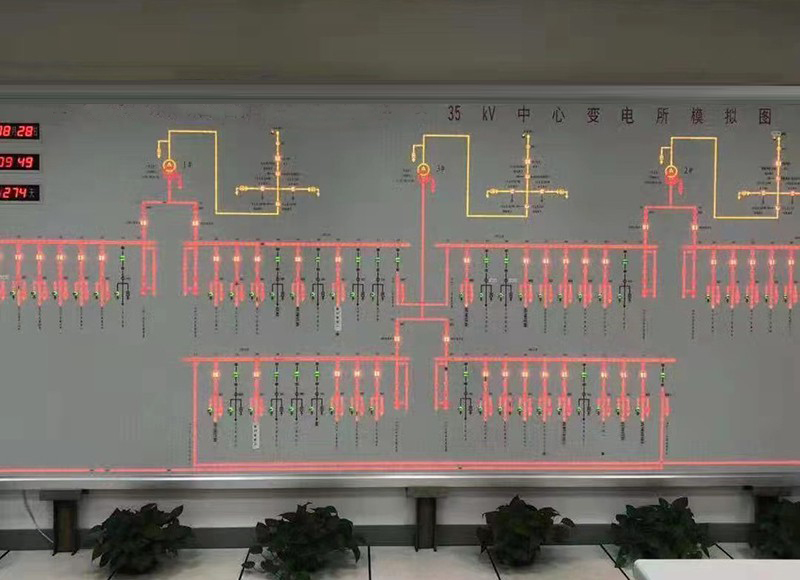

2、发光带：
(1)发光带均用单色灯显示，按电压等级显示;
(2)发光带显示寿命≥20000小时;
(3)额定电压直流12V，允许偏差±5%;
(4)谐波含量<5%;
(5)亮度均匀≥80cdm?;
(6)出厂前实验均超72h符合技术要求。
3、安全运行：
(1)灯光显示寿命≥20000小时;
(2)额定电压直流220V，允许偏差±5%;
(3)谐波含量<5%;
(4)亮度均匀≥80cd㎡
(5)万年历自动恢复掉电记忆。
四、电缆：
1、采用2芯屏避电缆;
2、无焊点连接;
3、压线连接方式;
4、韧性强抗拉力内部不宜断线。
