落地式模拟屏



落地式模拟屏制作说明

一、结构简介

落地式模拟屏结构分两个部分：

1. 屏面

2. 屏架

二、屏面

屏面采用25mm×25mm的塑料拼块，以积木形式镶嵌而成。横向每列屏拼块数目可按用户需求增减拼块数目，纵向拼块数目可根据用户所需高度而定。拼块采用进口阻燃型工 程塑料注塑成形，色彩一致，稳定性好。

塑料拼块由基座和面板两部分组成。面板可以根据需要从基座上脱卸，基座之间通过燕尾槽互相连接以组成控制屏的屏面骨架，屏面由可脱卸的面板组成。整个屏面由双头螺栓与屏架连接和固定。由于拼块采用了可脱卸的新结构、线条、字符可任意组合，更改方便。用户对屏面走线图等可随时进行调整、修改或增删(塑料拼块结构 如右下图 所示)。

整个塑料拼块屏面的四周，采用特殊的拼块面板，即边框盖板和周角盖板，其结构如下图所示

边框盖板和周角盖板的作用是在整个屏面安装后对四周的一种装饰，可盖住拼块与屏架的缝隙

屏面拼块的颜色为国际灰色

标题大字在屏面上侧;

平面合适部位安放周波、有功、无功、安全运行等

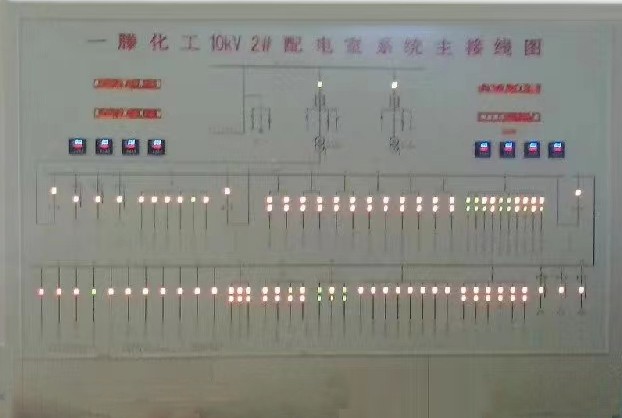

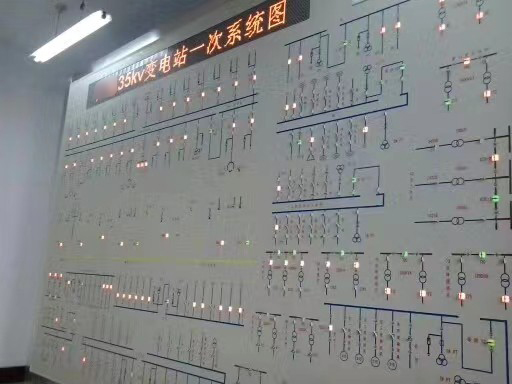

屏面为电力系统模拟图。

开关刀闸地刀手车均用微机灯或手动灯光(红绿双色)显示。
