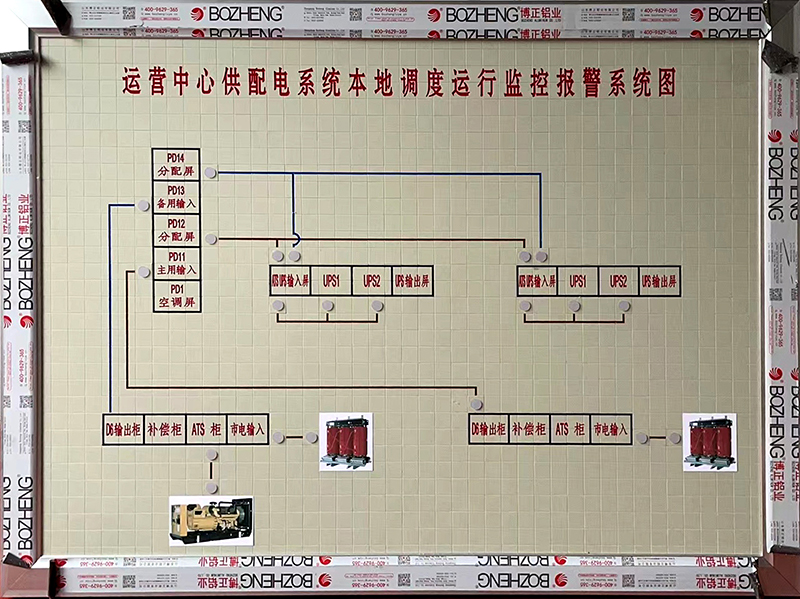

产品功能：模拟屏可以实现实时显示和模拟操作两种功能，当处于实时显示时，模拟屏仅接收来自上位机发送的数据，并显示在屏上，

当处于模拟操作时，仅识别模拟屏上的操作按钮，并根据电力五防逻辑来判断，操作错误时发出语音报警。

模拟屏控制系统采用分布式智能控制模块系统，模拟屏驱动设备和显示设备支持MODBUS RTU协议，通过RS485接口模式，与控制室自动化控制上位机（SCADA）接口，实时反应计算机发送过来的遥信和遥测信息。

一：模拟屏屏面

1、 面板采用25mm*25mm见方模块拼接而成。

2、 模块材料采用进口原材料ABS注塑而成，具有不变色、抗静电等特点。

3、 每个模块平面度公差值≤0.1mm。

4、 相邻模块之间的间隙≤0.1mm。

5、 相邻模块的平整度公差值≤0.2mm。

6、 模块颜色为国际灰色（或用户提供颜色）均匀一致，无反光及伤痕。

7、 模块氧指数≥27。

8、 图形符号采用丝网印刷或电脑雕刻工艺。

9、 线符号宽6-9mm，线路符号宽3-5mm。

10、 线条宽度公差值≤0.05mm。

11、 线条的直线度在任意1000mm的范围内≤2mm。

12、 大字采用红字粗宋体或楷体等。

二：显示原件

 1：灯光

 （1）、开关均采用双色灯显示，红绿两种状态。

 （2）、灯光显示寿命≥20000小时。

 （3）、额定电压直流12v，允许偏差±5％。

 （4）、谐波含量﹤5％。

 （5）、亮度均匀≥80cd㎡.

 （6）、出厂前实验均超72h符合技术要求。

 2、安全运行

 (1)、灯光显示寿命≥20000小时。

 (2)、额定电压直流12v，允许偏差±5％。

（3）、谐波含量﹤5％。

（4）、亮度均匀≥80cd㎡.

（5）、万年历自动恢复功能。

注：开关灯光在操作时，合为红灯，分为绿灯。

安全运行掉电记忆，表上所有数字均可调。安全天数自动，掉电后有记忆功能。可分17位/19位/25位/27位等多个型号。
