一.产品特点

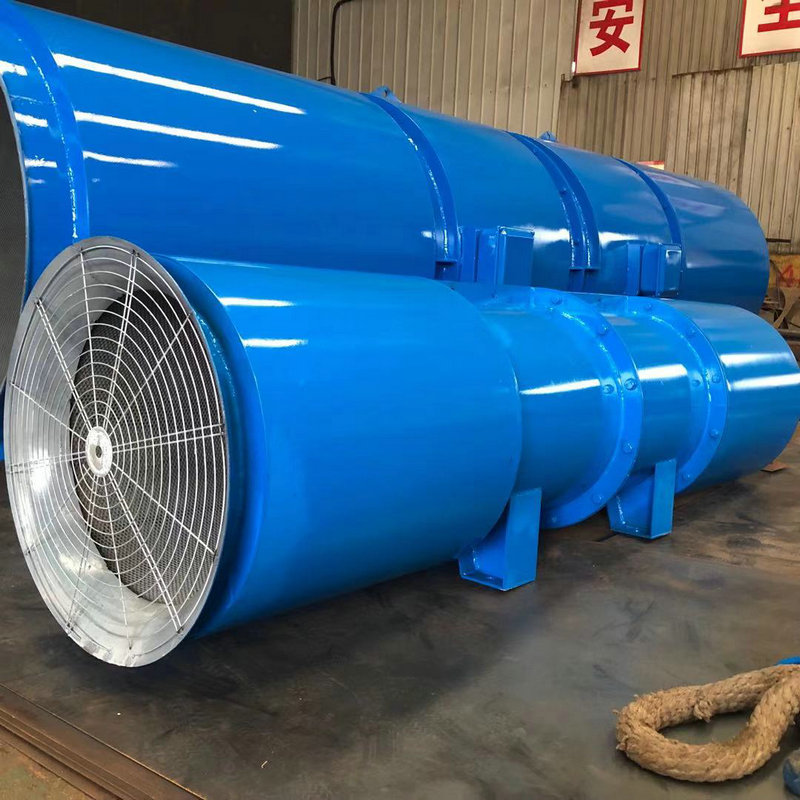

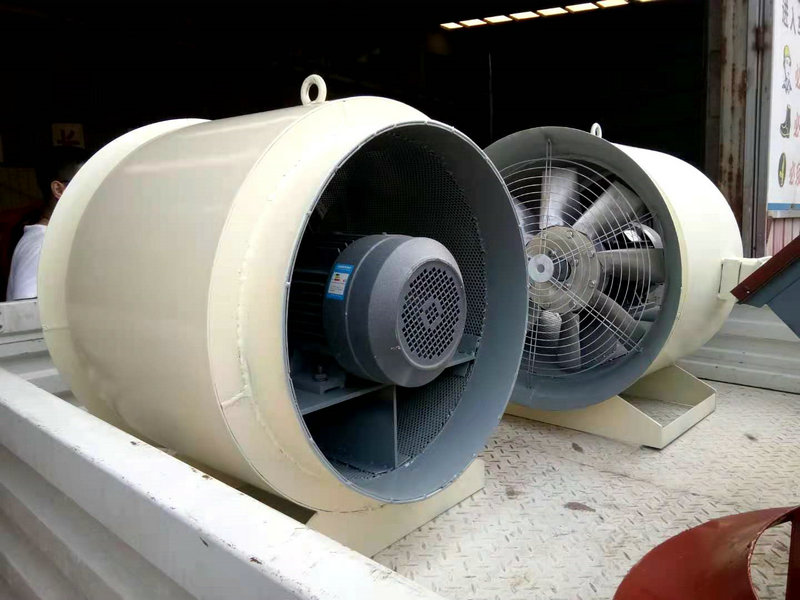

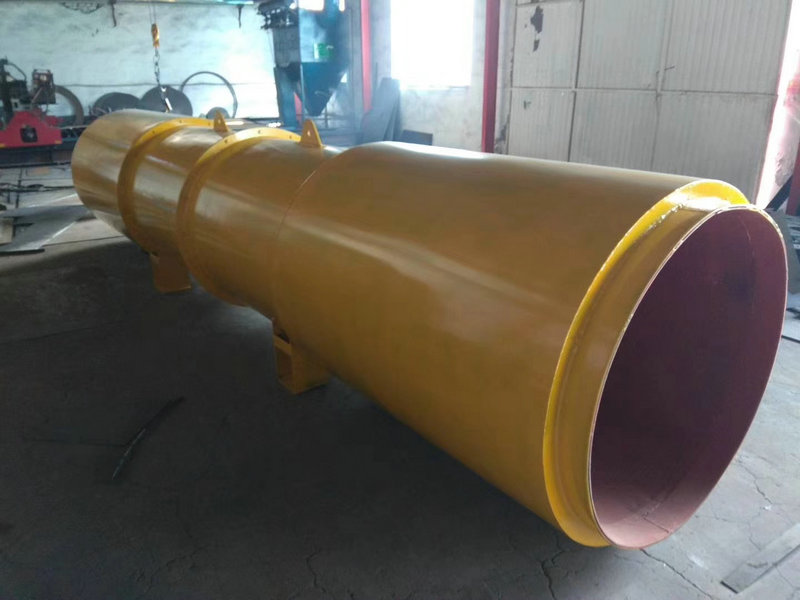

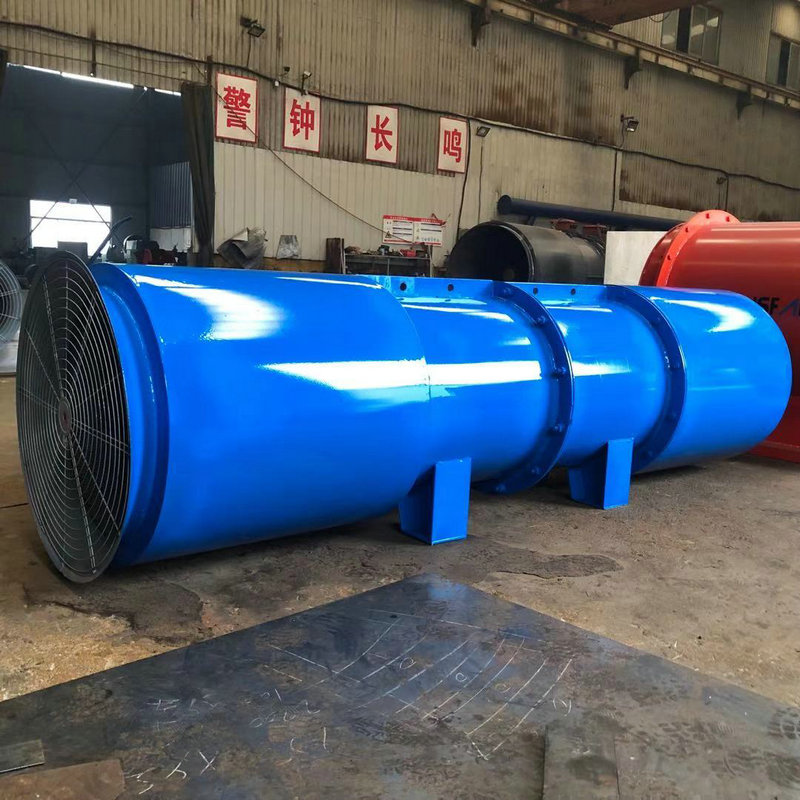

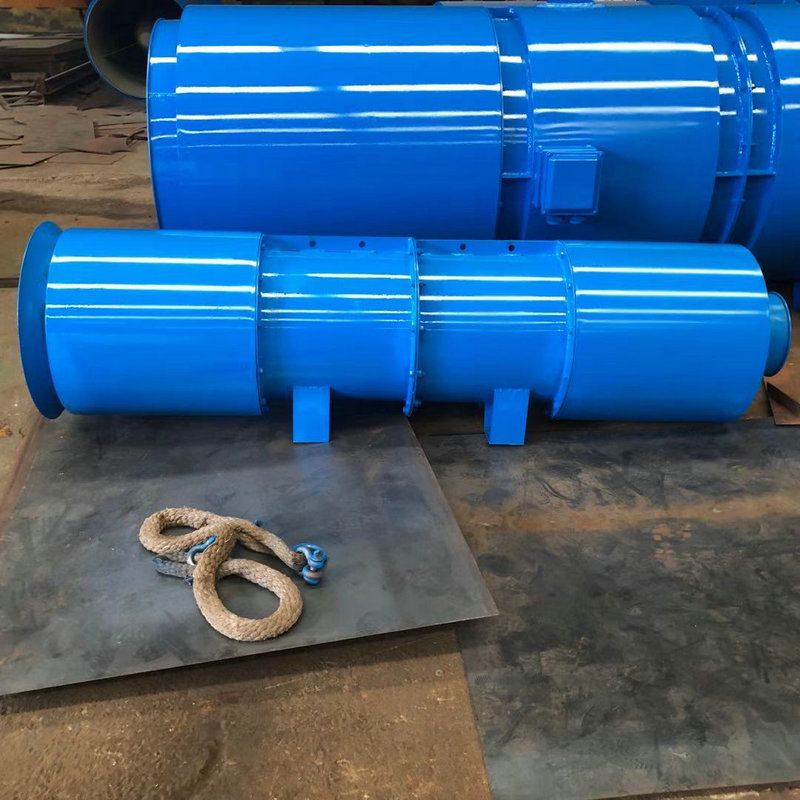

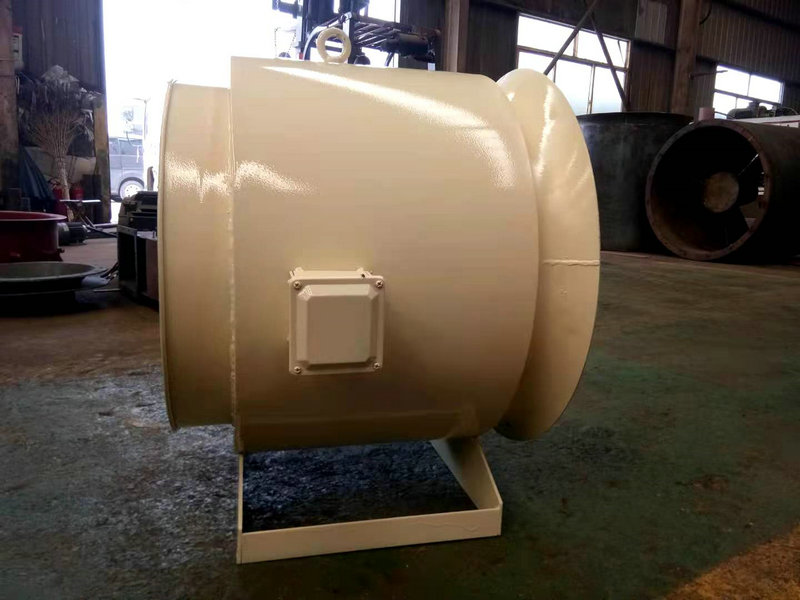

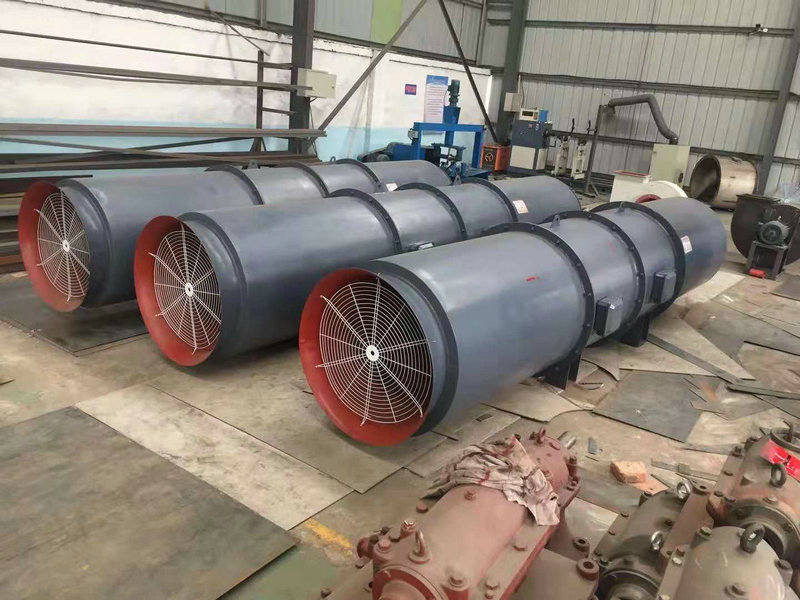

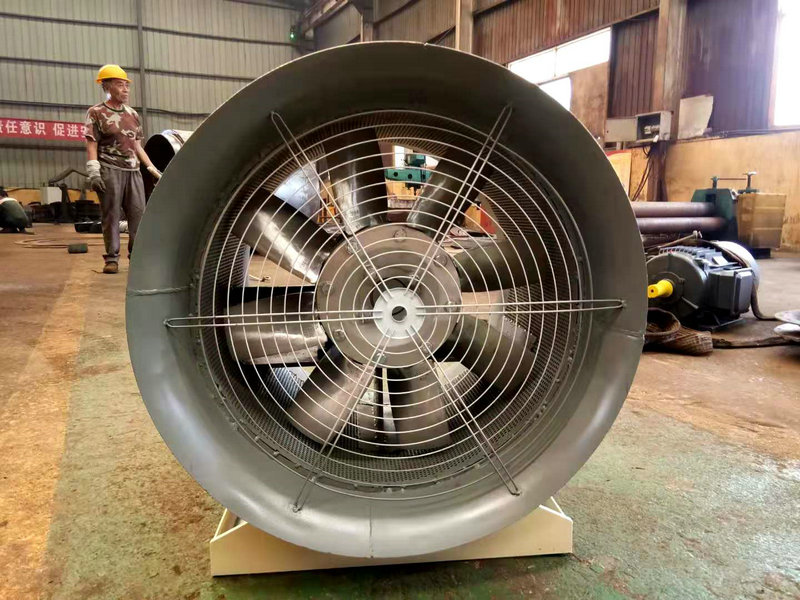

　　SDF压入式对旋轴流隧道风机，是山东蓝能环保科技有限公司总结国内现有压入式隧道风机结构与技术性能的基础上进行研发的新型产品。该产品具有结构合理、规格齐全、效率高、噪音低、送风距离远等特点，大大减少了工人的劳动强度，节约通风时间，是隧道通风的理想设备。亦可用于治金、化工、矿业等通风系统。

　　主要用途及适用范围

　　本产品主要用于高速路、地铁、矿山等隧道通风系统，作压入式通风，适用于各种采据工作面及各种硐室的压入式局部通风

　　品种规格:

　　本产品是系列化产品，规格、品种齐全，详细情况见SDF系列压入式对旋轴流道风机技术性能表。

　　使用环境

　　本产品可放在隧道地面使用，也可支撑在支架上使用。风机使用环境气体温度为15至50度，海拔不应超过1000米，所用电源的额定频率为50Hz。

　　工作条件

　　本产品通过气体的含尘量不超过200mg/m。

　　二.结构特征

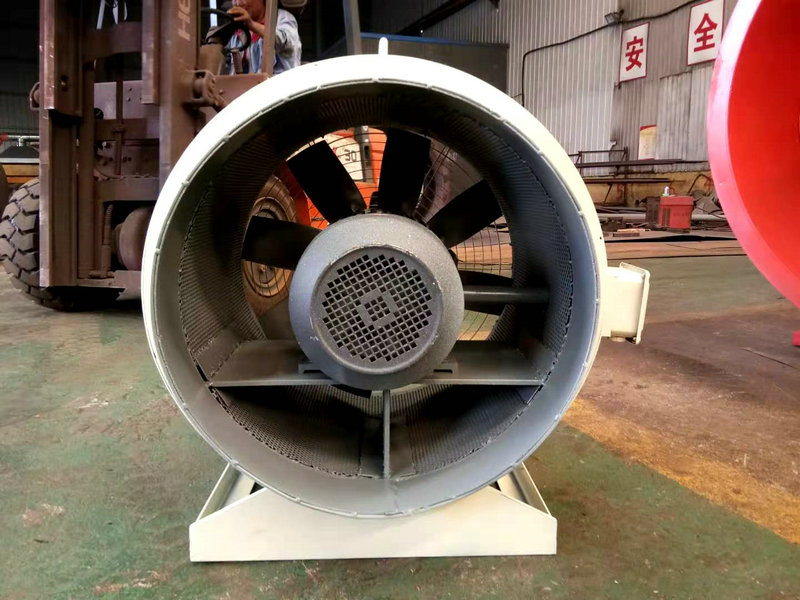

　　该风机由集流器、进风消音器、一 级组、二级组、出风消音器等五部分组成每级均由额定功率相同的电机驱动，叶轮直连裝在电机轴上，相邻两级间的叶轮旋转方向相反。气体进入*级叶轮获得能量后，经第 二级叶轮加速排出。后级叶轮兼备轴流风机的静叶功能，同时增加气体流量，从而达到更高的风压和效率。风机可从中间法兰处拆开，单节使用，但要注意防止异物吸入导致叶轮损坏。

　　三.安装与调试

　　设备基础、安装条件、安装技术要求该风机不需要专门的设备基础，放置在比较平整的地面或平面即可长期稳定运行，

　　若采用悬挂安装，风机顶部吊耳应打好備杆，用U型吊钢连接好即可。

　　调试程序、方法及注意事项

　　打开电机的接线盒，根据电机功率选择合适的电缆，从 二级机売的接线盒中穿线，通过接线盒与电机连接，上好接线盒并拧紧螺母。检查各部位螺栓是否齐全可靠，检查完毕即可进行试车运转井进行调试工作。若需要连接変频控制柜，每台变频控制柜分别连接一个接线盒，保证叶轮的旋转方向与风机标注的箭头方向一致。

　　安装、调试达到的要求

　　1、叶轮与机亮径向间陳均匀，保证在叶轮直径0.25％-0.4％间。

　　2、一二级风机组装后，两轮毅之间距离不得小于9mm。

　　3、每台电机的*输出功率不应大于额定功率的95％

　　4、叶轮的旋转方向须与机売上旋向标志一致。

　　试运行前的准备

　　1、选好合适的电缆与开关。

　　2、按照B款要求连接。

　　3、认真检查叶轮压盖及其他部位连接螺栓是否齐全、紧固

　　4、先启动一 级风机，再启动二级风机，运行20分钟后停机，再查叶轮压盖其他螺栓是香紧固，一切准确无误后即可长期运行。

　　5、把风带连接在风机的出风口处，固定牢固。

　　四.行业优势

　　我公司可根据隧道工程的具体要求，在隧道风机进风口、出风口部分设置相应尺寸的变径，既保证与前面风机对接，又保证与后面风带对接，从而实现长距离隧道接力送风的需要，以取得更好的通风效果。
